产品特性
■测量范围：(-0.1～4)MPa/(0～60)MPa
■精度等级：0.05级、0.02级等
■压力调节：每点平均只需3～4秒时间
■使用环境：水介质（5～50）℃，其它介质（0～50）℃
产品描述
DPC881型系列便携式全自动压力校验仪，包含了压力发生、压力测量、电信号测量及通讯功能，功能强大，小巧。适用于任何压力仪表的现场校验，自带压力源、自带电源、自动存储检定记录。能全自动检定压力变送器、压力开关、压力指示表、压力变送器检定、校准、测试。
DPC881型系列便携式全自动压力校验台可以内置HART功能，替代HART手操器，设置或校准HART变送器量程，强制HART变送器的输出电流在固定数值上（如20mA、12mA、4mA），设置线性或开方功能、可以对变送器的压力传感器进行HART清零等。使用比HART手操器更方便。
DPC881型便携式全自动压力校验仪与自动校表软件配合使用，构成全自动压力仪表检定系统，实现真正的压力仪表自动检定，只要选择好量程，一按“开始”键就能实现自动加压、减压、稳压、记录数据、分析误差、打印检定报告和证书等工作，即具有“一键通”压力仪表检定功能
本装置设置了过压保护：当压力超过所选量程的110%时，报警并闭锁升压，保护标准表和被校表的安全。设置了过流保护,当变送器电流超过20.5mA时，停止加压。
广泛应用于计量校验一般压力表、压力（差压）变送器、压力传感器、压力开关、精密压力表等其他压力仪器仪表，也可以用于现场巡检。
■结构特征与工作原理：
本装置由变速马达驱动变速传动机构带动双套泵，压缩介质产生压力，不需要高压气瓶。智能稳压器控制变速马达进行稳压、加压或泄压操作。本装置内置多个量程进口压力传感器，多只传感器的量程分别为校验台标称量程及其1/2、1/4、1/8的数值，量程压缩比可以达到30倍，在全量程范围内都可以达到0.05级或0.02级。
本校验台的外形结构如图所示，正面由控制面板（触摸屏）、左边的USB接口、RS232接口、电源开关和右边的接口板组成。工作台面上装有一个被检定表接口和一只油杯，油杯内设有一只手动泄压阀。
■功能特点
◆ 7寸真彩大液晶触摸屏，操作界面美观大方。

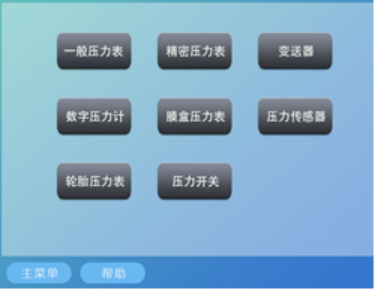

◆ 能全自动检定压力变送器、压力开关、压力指示表等仪表。
◆ 压力变送器检定：
◆ 标准检定点：量程的0%、25%、50%、75%、100%，自动回程。自定义检定点：任意压力值。
◆ 检定点默认稳压时间：20秒，在（10～240）秒间可任意设定。
◆ 自动检定全程时间（9点）：5分钟左右。
◆ 内置协议，可作为一个智能变送器的手操器。
◆ 压力开关检定：能全自动检测出压力开关的动作值和复归值，并可检测压力开关的接触电阻。
◆ 安全保护：过压、过压传感器故障等保护，具有报警功能。
◆ 回路电源：24VDC/30mA，如果误接入标准表，不会损坏标准表。
◆ 压力接口：M20*1.5内螺纹快速接头。
◆ 电流/电压接口：ф6的标准香蕉形插头。
◆ 供电电源：24V锂电池，工作时间一天。
◆ 使用温度：水介质（5～50）℃，其它介质（0～50）℃。

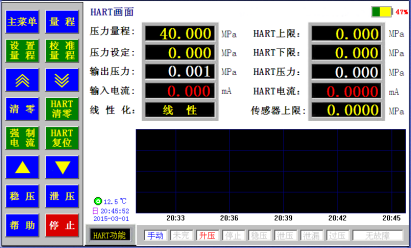

■HART通讯
支持校准HART智能型仪表。

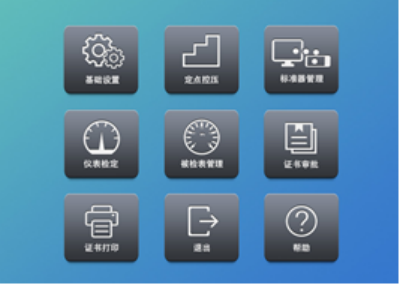

■丰富的任务管理和功能
支持被校仪表信息管理、校准过程参数设定、校准过程自动执行、数据自动分析、超差点自动标记、校准结果快速存储，可下载任务、上传数据。
■全自动检定
全自动检定变送器，自动记录检定结果，自动打印检定报告；
全自动检定压力开关，自动捕获上切换值和下切换值，自动记录检定结果，自动打印检定报告；
全自动检定压力指示表，自动计算误差，自动记录检定结果，自动打印检定报告。
■使用方便
友好的用户界面，可以显示曲线。
在触摸屏上可以看到使用说明。
自动检漏，具有泄漏报警功能。
电池电量不足时，可以使用交流适配器。
性能指标：
压力范围、准确度、分辨率：
压力范围：（-0.1～2.5～4）MPa /（0～60）MPa，
准确度：0.05级、0.02级等。
显示分辨率：5位或6位。
11种压力单位可选：Pa,kPa, MPa, psi, bar, mbar, inH2O, mmH2O, inHg, mmHg, kgf/cm2等。
工作介质：空气、变压器油、去离子水
电流测量范围：（0～22）mA, 准确度：0.02级。
电压测量范围：（0～5.5）V, 准确度：0.05级。
电阻测量范围：（0～22）Ω，准确度：0.5级。
控制性能：
压力控制稳定性:<0.025%F.S。
超调量：小于量程的0.1%。
控制响应时间：小于120秒。
重量：10公斤
外形尺寸：215（高）*280（深）*320（宽）mm。
